石柱土家族自治县水利局关于石柱县龙井小桥重建项目洪水影响评价报告准予行政许可的决定

日期：2023-02-10

大中小

石柱水利许可〔2023〕5号

石柱土家族自治县水利局

关于石柱县龙井小桥重建项目洪水影响评价

报告准予行政许可的决定

石柱土家族自治县城市管理局：

你局报来《石柱县龙井小桥重建项目洪水影响评价报告》（以下简称《报告》）的送审稿等相关资料收悉。我局于2022年10月21日组织专家对《报告（送审稿）》进行了技术评审，评价单位重庆龙翰环保工程有限公司根据专家组的初审意见进行修改完善后交专家组复核形成《报告》（报批稿）于2023年1月11日报送我局。根据《行政许可法》第三十八条、《水行政许可实施办法》第三十二条第一项规定，结合专家评审意见，现就该项目洪水影响评价作出行政许可决定如下：

一、工程概况

石柱县龙井小桥重建项目位于南宾街道红井社区龙井街与望水路之间的菜地坝河，因菜地坝河每年汛期常发生暴雨洪水，龙井桥与两岸居民房屋防洪不达标，桥梁被洪水冲坏经相关部门认定为危桥禁止车辆通行。给当地居民生产生活造成了极大的不便。两岸居民迫切要求政府尽快重建龙井桥。根据县政府领导批示，石柱县城市管理局开展了项目前期工作。设计龙井小桥在原址重建，设计桥梁及道路总长度为90.998m，桥梁全长39.04m，桥面总宽8m，采用两跨式空心板桥结构。桥梁工程挖方450.9m³，道路工程填方396 m³，弃渣量（包括河道清淤量）为1835.5 m³。桥梁工程总投资222.7万元。

二、原则同意工程涉河建设方案

龙井小桥重建工程，设计桩号为K0+007.998～K0+047.028，全长39.04m，桥梁与左右两岸重建道路形成2%的坡度连接。桥梁上部结构采用2跨砼简支空心板桥，空心板标准跨径16.00m，板高80cm，中板宽125cm，边板宽150cm，向两岸采用-0.3%坡度布置，桥面总宽为8m（1.75m人行道×2+4.50m车行道），桥面高程544.04m，梁底高程543.24m。下部结构桥台桥墩采用盖梁下接桩基础，桥墩墩身直径为1.2m,对应桩基直径为1.4m，桥台桩基直径为1.2m。桥台、桥墩横向共设置两根墩柱。

本工程涉河建设方案及布置基本合理。

石柱县重建龙井小桥工程特性表

序号	名称	单位	数量	备注
一	水文
1	菜地坝河
1.1	控制断面以上流域面积	km²	64.9
1.2	河道比降	‰	39.47
1.3	工程设计洪水标准	年一遇	20
1.4	设计洪水流量	m³/s	353
1.5	设计洪水水位	m	545.68
二	地质
1	基础地质	桥位区分布地层主要为上覆第四系全新统人工填土层（Q₄ml^{）、冲洪积（}Q₄al+pl^{）卵石层，下伏侏罗系上统遂宁组泥岩（}T₂^l-Sh^）
三	任务与规模
1	工程任务	提高龙井小桥的安全性和耐久性，满足当地居民交通需要，改善行洪现状
2	地震基本烈度		Ⅵ
3	建筑物级别		中桥
4	规模	m	39.04
四	主要建筑物
1	道路
1.1	全长	m	90.998
1.2	宽	m	8
1.3	K0+000~K0+060	%	2%	坡度
1.4	K0+060~0+090.998	%	-3	坡度
2	桥面板			K0+007.998~K0+047.028
2.1	长	m	39.04
2.2	宽	m	8	(1.75m人行道+4.5m行车道+1.75m人行道)
2.3	顶高程	m	544.04
2.4	底高程	m	543.24
2.5	结构	后张法预应力钢筋混凝土空心板桥
3	桥墩/桥台
3.1	0号桥台
3.2	直径	m	1.4
3.3	埋深	m	6.1
3.4	位置	m	K0+011.857	桥梁设计桩号
4	1号桥墩		1.2
4.1	直径	m	1.4
4.2	埋深	m	9.47
4.3	位置	m	K0+027.508	桥梁设计桩号
5	2号桥台
5.1	直径	m	1.4
5.2	埋深	m	7.1
5.3	位置	m	K0+043.157	桥梁设计桩号
五	工程占地及移民安置
1	永久占地	亩	0.058
2	临时占地	亩	0
六	施工组织设计
1	导流标准		5年一遇
2	导流措施		土石围堰
3	施工总工期	月	7
七	工程投资
1	总投资	万元	222.7

桥梁控制点坐标表

建筑物名称	点号	X(m)	Y(m)	标高	备注
桥轴线	M	3320889.784	510289.858	544.04	桥面标高
桥轴线	N	3320854.445	510273.268	544.04	桥面标高
0号桥台	a0	3320888.316	510284.750	544.04	桥面标高
	b0	3320887.221	510284.235	543.52	桥台角点标高
	c0	3320884.916	510291.991		桥台角点
	d0	3320883.821	510291.477		角点
1号桥墩	a1	3320874.557	510278.290	543.42	角点标高
	b1	3320873.108	510277.610		角点
	c1	3320871.157	510285.532		角点
	d1	3320869.709	510284.852		角点
2号桥台	a2	3320860.408	510271.648	543.40	桥台角点标高
	b2	3320859.313	510271.134	544.00	桥面标高
	d2	3320857.009	510278.890		桥台角点
	c2	3320855.913	510278.376		桥台角点
与河道划界线交点	右下	3320852.922	510276.972
	右上	3320856.799	510269.954
	左下	3320888.092	510293.484
	左上	3320892.012	510286.485

本项目采用国家2000坐标系，1985国家高程系。

三、原则同意工程防洪评价标准

防洪标准

评价河段防洪标准

工程位于石柱县城南宾街道红井社区，涉及的河流为菜地坝河，河道管理范围及堤防防洪标准为20年一遇。

工程设计标准

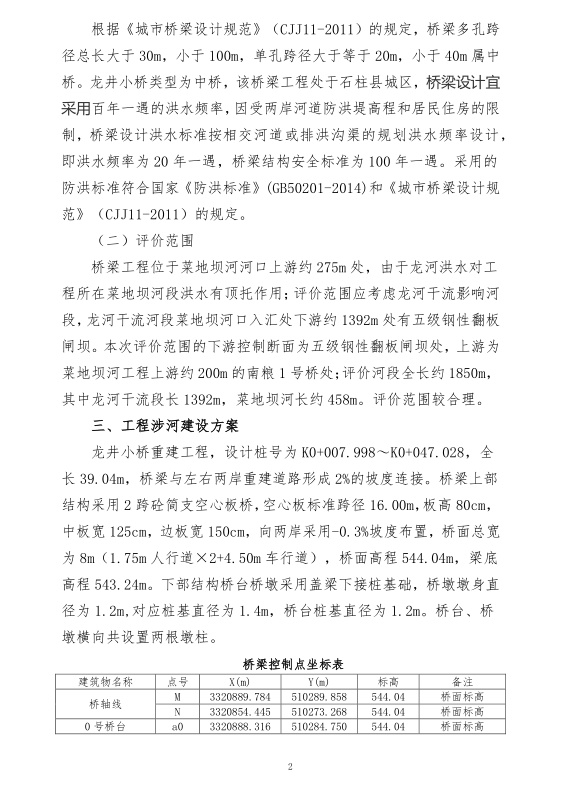

根据《城市桥梁设计规范》（CJJ11-2011）的规定，桥梁多孔跨径总长大于30m，小于100m，单孔跨径大于等于20m，小于40m属中桥。龙井小桥类型为中桥，该桥梁工程处于石柱县城区，桥梁设计宜采用百年一遇的洪水频率，因受两岸河道防洪堤高程和居民住房的限制，桥梁设计洪水标准按相交河道或排洪沟渠的规划洪水频率设计，即洪水频率为20年一遇，桥梁结构安全标准为100年一遇。采用的防洪标准符合国家《防洪标准》(GB50201-2014)和《城市桥梁设计规范》（CJJ11-2011）的规定。

四、原则同意防洪评价计算

《报告》采用的水文基础资料基本满足水文计算要求，设计流域参数基本正确。

控制断面流域参数表

河流	控制断面	F（km2）
菜地坝河	河口	63.8
龙河	五级钢性翻板闸	503

报告中洪峰流量的推算方法基本正确。龙河各断面采用水文比拟法推求设计洪峰流量；菜地坝河断面分别采用《手册》、石柱气象站站资料用推理公式法和瞬时单位线法推求设计洪峰流量，与《石柱县龙井河南宾中学桥梁工程洪水影响评价报告（报批稿）》洪水成果比较后，从工程偏安全考虑，本次采用《石柱县龙井河南宾中学桥梁工程洪水影响评价报告（报批稿）》计算洪水成果较合理。

龙河设计洪水计算成果表

项目名称	各频率洪水成果Qp(m3/s)
项目名称	1.00%	2.00%	3.33%	5.00%	10.00%	20.00%
水库下泄	1810	1350	1150	1050	745	51.2
五级钢性翻板闸	4589	3742	3250	2919	2220	1143

菜地坝河设计洪水计算成果

河流	控制断面	采用资料	计算方法	各频率洪峰流量设计值Qp(m³/s)
河流	控制断面	采用资料	计算方法	1%	2%	3.33%	5%	10%	20%	50%
菜地坝河	河口	石柱气象站	推理公式法	377	325	288	258	208	159	95
		石柱气象站	瞬时单位线法	447	395	355	328	267	216	125
		《手册》	推理公式法	471	411	367	332	273	213	127
		《手册》	瞬时单位线法	539	477	430	398	326	269	143
		石柱水文站	水文比拟法	702	602	528	472	374	280	158
		《南宾中学桥梁工程洪水影响评价报告》		504	439	391	353	288	223	139
