石柱土家族自治县水利局 关于石柱县水环境综合治理PPP项目-城区及下路街道雨污水管网建设及雨污分流改造工程（6个子项）洪水影响评价报告准予行政许可的决定
石柱水利许可〔2023〕4号
石柱土家族自治县水利局
关于石柱县水环境综合治理PPP项目-城区及下路街道雨污水管网建设及雨污分流改造工程（6个子项）洪水影响评价报告准予行政许可的决定
重庆石柱三峡水环境综合治理有限责任公司：
你司报来《石柱县水环境综合治理PPP项目-城区及下路街道雨污水管网建设及雨污分流改造工程（6个子项）洪水影响评价报告》（以下简称《报告》）的送审稿等相关资料收悉。我局于2022年10月12日组织专家对《报告（送审稿）》进行了技术评审，评价单位重庆市龙河测绘有限公司根据专家组的初审意见进行修改完善后交专家组复核形成《报告》（报批稿）于2023年1月11日报送我局。根据《中华人民共和国行政许可法》第三十八条、《水行政许可实施办法》第三十二条第一项规定，结合专家评审意见，现就该项目洪水影响评价作出行政许可决定如下：
一、工程概况
石柱县水环境综合PPP项目—城区及下路街道雨污水管网建设及雨污分流改造工程中（6个子项）：包含东连接路片区排水设施改造项目、汇景龙湾片区排水设施改造项目、石桥子片区排水设施改造项目、城南片区排水设施改造项目、下路污水处理厂配置管网建设项目、下路街道排水系统升级改造项目。
二、原则同意工程涉河建设方案
本工程涉河建设项目如下：

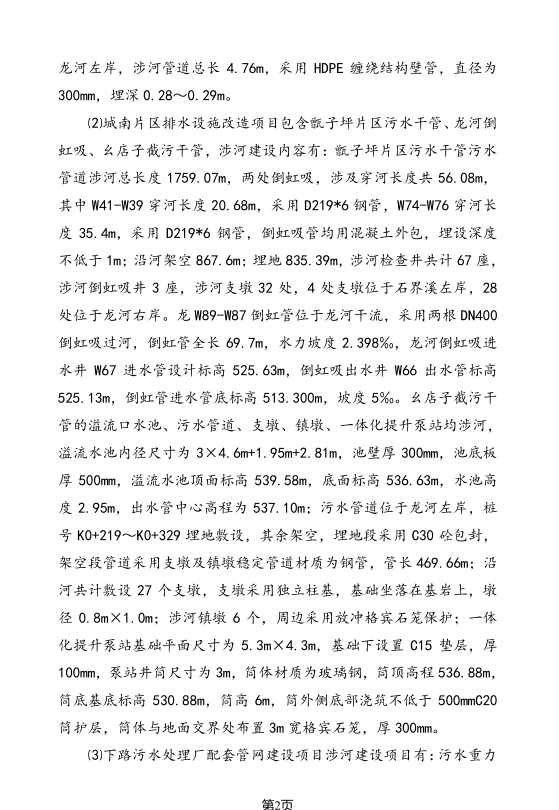

（1）石桥子片区排水设施改造项目涉河建设内容为污水管道，位于龙河左岸，涉河管道总长4.76m,采用HDPE缠绕结构壁管，直径为300mm，埋深0.28-0.29m。
（2）城南片区排水设施改造项目包含甑子坪片区污水干管、龙河倒虹吸、幺店子截污干管，涉河建设内容有：甑子坪片区污水干管污水管道涉河总长度1759.07m，其中两处倒虹吸，涉及穿河长度共56.08m，其中W41-W39穿河长度20.68m，采用D219*6钢管，W74-W76穿河长度35.4m，采用D219*6钢管，倒虹吸管均用混凝土方包，埋设深度不低于1m。其余涉河管道均为沿河，沿河架空867.6m，架空管道采用焊接钢管，埋地835.39m，埋地管道采用HDPE缠绕结构壁B型管。涉河检查井共计67座，涉河倒虹吸井3座，涉河支墩32处，4处支墩位于石界溪左岸，28处位于龙河右岸。W89-W87倒虹管位于龙河干流，采用两根DN400倒虹吸过河，倒虹管全长69.7m，水力坡度2.398‰，龙河倒虹吸进水井W67进水管设计标高525.63m，倒虹吸出水井W66出水管标高525.13m，倒虹管进水管底标高513.300m，坡度5‰。幺店子截污干管溢流口水池、污水管道、支墩、镇墩、一体化提升泵站均涉河，水池内径尺寸为3×4.6m+1.95m+2.81m，池壁厚300mm，池底板厚500mm，溢流水池顶面标高539.58m，底面标高536.63m，水池高度2.95m，出水管中心高程为537.10m。污水管道位于龙河左岸，K0+219～K0+329为埋地敷设段，其余段为架空敷设，埋地段采用C30砼包封，架空段管道采用支墩及镇墩稳定管道材质为钢管，管长469.66m,沿河共计敷设27个支墩，支墩采用独立柱基，支墩基础坐落在基岩上，支墩墩径0.8m×1.0m，涉河镇墩6个周边采用放冲格宾石笼保护，一体化提升泵站基础平面尺寸为5.3m×4.3m，基础下设置C15垫层，厚100mm，泵站井筒尺寸为3m，筒体材质为玻璃钢，筒顶高程536.88m，筒底基底标高530.88m，筒高6m，筒外侧底部浇筑不低于500mmC20筒护层，筒体与地面交界处布置3m宽格宾石笼，厚300mm。

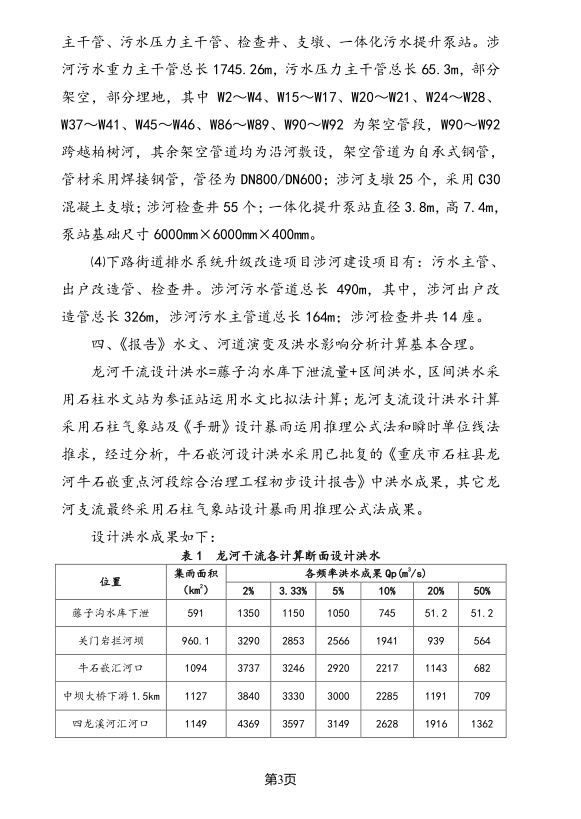

（3）柱县下路污水处理厂配套管网建设项目涉河建设项目有：污水重力主干管、污水压力主干管、检查井、支墩、一体化污水提升泵站。涉河污水重力主干管总长1745.26m，污水压力主干管总长65.3m，涉河支墩25个，涉河检查井55个，一体化污水提升泵站一座。涉河建筑物沿龙河右岸下路大桥至下落坝、金彰大桥上游约150m至金彰大桥下游约500m处敷设。
（4）下路街道排水系统升级改造项目涉河建设项目有：污水主管污水主管、出户改造管、检查井。涉河污水管道总长490m，其中涉河出户改造总长326m，涉河污水主管总长164m：涉河检查井共14座。
涉河建设方案特征参数表
石桥子片区排水设施改造项目涉河建设内容主要参数
|
序号 |
涉河管道名称 |
特征参数 |
单位 |
数量 |
备注 | |
|
1 |
S1 |
长度 |
m |
3.14 |
| |
|
埋深 |
m |
0.28 |
沿河 | |||
|
管径 |
mm |
300 |
| |||
|
比降 |
‰ |
0.2 |
| |||
|
防洪标准 |
年一遇 |
20 |
| |||
|
水位 |
m |
551.33 |
| |||
|
设计管底标高 |
m |
544.92 |
| |||
|
管材 |
HDPE缠绕结构壁管 |
| ||||
|
2 |
S2 |
长度 |
m |
1.62 |
| |
|
埋深 |
m |
0.28 |
沿河 | |||
|
管径 |
mm |
300 |
| |||
|
比降 |
‰ |
0.2 |
| |||
|
防洪标准 |
年一遇 |
20 |
| |||
|
水位 |
m |
551.33 |
| |||
|
设计管底标高 |
m |
544.92 |
| |||
|
管材 |
HDPE缠绕结构壁管 |
| ||||
甑子坪片区污水干管涉河特征参数表
|
项目 名称 |
构筑物 |
特征参数 |
单位 |
数量 |
备注 |
|
甑子坪片区污水干管 |
管道 |
设计洪水标准 |
年一遇 |
20 |
|
|
无管道时的行洪断面 |
m2 |
709.14～1241.18 |
龙河 | ||
|
30.34～298.7 |
石界溪 | ||||
|
有管道时的行洪断面 |
m2 |
715.21～1248.03 |
龙河 | ||
|
30.34～304.55 |
石界溪 | ||||
|
占用河道行洪面积 |
m2 |
1463.93 |
龙河：DN800管道1035.958，DN500管道222.68，检查井47.45，支墩105.6，河口倒虹吸管及水井52.24 | ||
|
385.69 |
石界溪：管道326.77，检查井：20.16，倒虹吸：28.2，支墩10.56 | ||||
|
河道行洪断面束窄率 |
% |
0.074～0.84 |
龙河 | ||
|
2.7～3.1 |
石界溪 |
龙河左岸污水干管涉河建筑物主要特征参数表
|
项目名称 |
构筑物 |
特征参数 |
单位 |
数量 |
备注 |
|
龙河左岸主干管 |
倒虹吸 |
设计洪水标准 |
年一遇 |
20 |
|
|
无管道时的行洪断面 |
m2 |
851.21 |
| ||
|
有管道时的行洪断面 |
m2 |
814.68 |
| ||
|
埋设深度 |
m |
1 |
| ||
|
占用河道行洪面积 |
m2 |
103.22 |
埋地穿河倒虹吸管、倒虹吸进出口水井 | ||
|
河道行洪断面束窄率 |
% |
2.7 |
|
幺店子沿河截污工程涉河建筑物主要特征参数表
|
项目名称 |
构筑物 |
特征参数 |
单位 |
数量 |
备注 |
|
幺店子沿河截污干管工程 |
管道 |
设计洪水标准 |
年一遇 |
20 |
|
|
无管道时的行洪断面 |
m2 |
571.08～588.57 |
| ||
|
有管道时的行洪断面 |
m2 |
561.66～591.33 |
| ||
|
占用河道行洪面积 |
m2 |
0～9.42 |
| ||
|
河道行洪断面占用率 |
% |
0～1.65 |
| ||
|
占用河道（水库）库容 |
m3 |
57.15 |
| ||
|
溢流水池 |
顶面标高 |
m |
539.58 |
| |
|
底面标高 |
m |
536.63 |
| ||
|
高度 |
m |
2.95 |
| ||
|
池壁厚度 |
mm |
300 |
| ||
|
底板厚度 |
mm |
500 |
| ||
|
内径尺寸 |
m |
18.56 |
3×4.6m+1.95m+2.81m | ||
|
占用河道面积 |
m2 |
25.84 |
| ||
|
支墩 |
数量 |
个 |
27 |
| |
|
基础 |
/ |
/ |
独立柱基 | ||
|
墩径 |
m |
0.8×1.0 |
| ||
|
材料 |
C30混凝土，钢筋为HRB400级别 |
| |||
|
承台尺寸 |
m |
1.4×1.6、1.6×1.8 |
1～15号支墩上部承台尺寸1.4×1.6m，16～26号支墩上部承台尺寸1.6×1.8m | ||
|
顶面高程 |
m |
/ |
距离管道中心线0.6m | ||
|
占用河道面积 |
m2 |
65.28 |
| ||
|
镇墩 |
数量 |
个 |
7 |
| |
|
材料 |
C30混凝土，钢筋为HRB400级别 |
| |||
|
平面尺寸 |
m |
2.8×2.8、2.5×2.5、1.7×1.7、1.7×1.7、1.7×1.7、1.7×1.7、2.0×2.0 |
工程起点至终点依次排序 | ||
|
高度 |
m |
2.05～4.1 | |||
|
顶面高程 |
m |
534.04～534.78 |
距离管道中心线0.55m | ||
|
占用河道面积 |
m2 |
25.65 |
| ||
|
一体化提升泵站 |
基础平面尺寸 |
m |
5.3×4.3m |
| |
|
井筒尺寸 |
m |
3 |
| ||
|
井筒材质 |
玻璃钢 |
| |||
|
筒顶高程 |
m |
536.88 |
| ||
|
筒底基底标高 |
m |
530.88 |
| ||
|
筒高 |
m |
6 |
| ||
|
占用河道面积 |
m2 |
22.79 |
| ||
|
河道（龙河） |
防洪标准 |
年一遇 |
20 |
| |
|
控制断面以上洪水流量 |
m3/s |
3000 |
| ||
|
工程段洪水位 |
m |
536.44～537.50 |
| ||
|
工程占用河道总面积 |
m2 |
338.36 |
| ||
|
河道最大束窄率 |
% |
1.65 |
| ||
涉河坐标参数石界溪W41～W39倒虹吸建筑物节点坐标表
|
编号 |
岸别 |
横坐标X |
纵坐标Y |
|
1 |
左岸水井 |
3316866.336 |
507482.503 |
|
2 |
3316865.695 |
507481.735 | |
|
3 |
3316866.846 |
507480.774 | |
|
4 |
3316867.487 |
507481.541 | |
|
5 |
右岸水井 |
3316853.544 |
507464.223 |
|
6 |
3316851.779 |
507465.697 | |
|
7 |
3316850.304 |
507463.932 | |
|
8 |
3316852.070 |
507462.458 |
石界溪河口处W74～W75倒虹吸建筑物节点坐标表
|
编号 |
岸别 |
横坐标X |
纵坐标Y |
|
1 |
左岸水井 |
3316217.725 |
508175.496 |
|
2 |
3316216.189 |
508177.072 | |
|
3 |
3316214.614 |
508175.536 | |
|
4 |
3316216.149 |
508173.960 | |
|
5 |
右岸水井 |
3316190.799 |
508149.251 |
|
6 |
3316189.264 |
508150.827 | |
|
7 |
3316187.688 |
508149.291 | |
|
8 |
3316189.224 |
508147.716 |
石界溪支墩坐标表
|
支墩编号 |
支墩中心点坐标(m) |
备注 | |
|
X |
Y | ||
|
1 |
3316829.230 |
507545.220 |
|
|
2 |
3316826.688 |
507572.691 |
|
|
3 |
3316816.454 |
507603.051 |
|
|
4 |
3316793.434 |
507622.810 |
不涉河 |
龙河支墩坐标表
|
支墩编号 |
支墩中心点坐标(m) | |
|
X |
Y | |
|
1 |
3316171.788 |
508142.5802 |
|
2 |
3316158.11 |
508136.4228 |
|
3 |
3316114.97 |
508118.1259 |
|
4 |
3316071.892 |
508108.3026 |
|
5 |
3316034.682 |
508080.2587 |
|
6 |
3315998.961 |
508076.0949 |
|
7 |
3315985.28 |
508073.7194 |
|
8 |
3315941.455 |
508067.6072 |
|
9 |
3315926.835 |
508065.0036 |
|
10 |
3315899.904 |
508060.5638 |
|
11 |
3315887.592 |
508058.7276 |
|
12 |
3315858.89 |
508053.2149 |
|
13 |
3315842.499 |
508049.5384 |
|
14 |
3315812.479 |
508041.8327 |
|
15 |
3315798.85 |
508037.8035 |
|
16 |
3315771.592 |
508029.7403 |
|
17 |
3315757.963 |
508025.7063 |
|
18 |
3315731.258 |
508009.2377 |
|
19 |
3315720.182 |
508005.7553 |
|
20 |
3315693.954 |
507999.5497 |
|
21 |
3315663.65 |
507994.1033 |
|
22 |
3315631.793 |
507992.1868 |
|
23 |
3315615.088 |
507992.9934 |
|
24 |
3315583.133 |
507992.8691 |
|
25 |
3315567.883 |
507991.9382 |
|
26 |
3315537.375 |
507990.0759 |
|
27 |
3315522.125 |
507989.145 |
|
28 |
3315490.815 |
507989.3475 |
|
29 |
3315341.555 |
508066.2286 |
龙河左岸主干管涉河建筑物节点坐标表
|
编号 |
岸别 |
横坐标Y |
纵坐标X |
|
1 |
左岸水井 |
508145.484 |
3315958.389 |
|
2 |
508143.225 |
3315958.824 | |
|
3 |
508142.79 |
3315956.565 | |
|
4 |
508145.049 |
3315956.13 | |
|
5 |
右岸水井 |
508071.934 |
3315972.55 |
|
6 |
508074.193 |
3315972.115 | |
|
7 |
508073.758 |
3315969.857 | |
|
8 |
508071.5 |
3315970.291 |
幺店子沿河截污工程污水管线节点坐标表
|
节点编号 |
节点坐标(m) | |
|
横坐标X |
纵坐标Y | |
|
W-1 |
509239.518 |
3318591.196 |
|
W-2 |
509237.794 |
3318593.812 |
|
W-3 |
509234.700 |
3318598.462 |
|
W-4 |
509219.725 |
3318597.265 |
|
W-5 |
509198.068 |
3318593.567 |
|
W-6 |
509155.338 |
3318576.395 |
|
W-7 |
509125.244 |
3318560.598 |
|
W-8 |
509102.213 |
3318542.976 |
|
W-9 |
509082.352 |
3318521.841 |
|
W-10 |
509070.203 |
3318503.491 |
|
W-11 |
509057.882 |
3318473.308 |
|
W-12 |
509054.788 |
3318443.487 |
|
W-13 |
509055.963 |
3318413.480 |
|
W-14 |
509062.626 |
3318384.245 |
|
W-15 |
509077.396 |
3318372.323 |
|
W-16 |
509080.233 |
3318314.400 |
|
W-17 |
509088.617 |
3318275.307 |
|
W-18 |
509088.788 |
3318270.215 |
|
W-19 |
509088.970 |
3318265.581 |
|
W-20 |
509096.935 |
3318262.904 |
|
W-21 |
509101.728 |
3318258.896 |
幺店子沿河截污工程涉河镇墩坐标表
|
镇墩编号 |
坐标(m) | |
|
横坐标X |
纵坐标Y | |
|
1 |
509234.753 |
3318598.404 |
|
2 |
509171.120 |
3318582.753 |
|
3 |
509102.231 |
3318542.968 |
|
3' |
509068.345 |
3318498.899 |
|
4 |
509062.597 |
3318384.230 |
|
5 |
509079.984 |
3318318.867 |
幺店子沿河截污工程涉河支墩坐标表
|
支墩编号 |
支墩中心点坐标(m) | |
|
横坐标X |
纵坐标Y | |
|
1 |
509224.714 |
3318597.636 |
|
2 |
509214.799 |
3318596.340 |
|
3 |
509202.969 |
3318594.375 |
|
4 |
509193.399 |
3318591.671 |
|
5 |
509182.264 |
3318587.203 |
|
6 |
509159.984 |
3318578.293 |
|
7 |
509150.910 |
3318574.102 |
|
8 |
509140.292 |
3318568.512 |
|
9 |
509129.678 |
3318562.924 |
|
10 |
509121.272 |
3318557.546 |
|
11 |
509111.755 |
3318550.258 |
|
12 |
509093.997 |
3318534.215 |
|
13 |
509085.823 |
3318525.512 |
|
14 |
509079.597 |
3318517.668 |
|
15 |
509072.981 |
3318507.668 |
|
16 |
509072.748 |
3318376.089 |
|
17 |
509077.632 |
3318367.974 |
|
18 |
509078.128 |
3318357.999 |
|
19 |
509078.602 |
3318348.005 |
|
20 |
509079.063 |
3318338.001 |
|
21 |
509079.541 |
3318328.010 |
|
22 |
509081.049 |
3318310.413 |
|
23 |
509083.351 |
3318299.823 |
|
24 |
509085.454 |
3318290.047 |
|
25 |
509087.556 |
3318280.270 |
|
26 |
509088.709 |
3318272.911 |
|
27 |
509092.543 |
3318268.465 |
幺店子沿河截污工程溢流水池坐标表
|
溢流水池 |
坐标(m) | |
|
横坐标X |
纵坐标Y | |
|
A |
3318591.855 |
509236.400 |
|
B |
3318593.022 |
509240.849 |
|
C |
3318591.132 |
509241.345 |
|
D |
3318588.321 |
509241.196 |
|
E |
3318587.372 |
509237.576 |
幺店子沿河截污工程一体化提升泵站坐标表
|
一体化提升泵站 |
坐标(m) | |
|
横坐标X |
纵坐标Y | |
|
筒中心 |
3318265.574 |
509088.949 |
|
控制柜基础 |
3318269.965 |
509096.007 |
|
3318268.465 |
509096.043 | |
|
3318268.490 |
509097.043 | |
|
3318269.989 |
509097.007 | |
下路污水处理厂配套管网建设项目主要涉河参数统计表
|
项目名称 |
构筑物 |
特征参数 |
单位 |
数量 |
备注 |
|
石柱县下路污水处理厂配套管网建设项目 |
管道 |
长度 |
m |
1810.56 |
|
|
管径 |
mm |
800/600 |
| ||
|
坡降 |
％ |
0.2/6.97/2.95 |
WS2～WS3为6.97、WS3～WS2为2.95 | ||
|
敷设方式 |
/ |
沿河埋地+沿河架空+跨河 |
W2～W4、W15～W17、W20～W21、W24～W28、W37～W41、W45～W46、W86～W89、W90～W91为沿河架空，W91～W92为跨河，其余为沿河埋地。 | ||
|
占用河道管理范围面积 |
m2 |
1438.4 |
| ||
|
占用岸线长度 |
m |
1688.35 |
| ||
|
支墩 |
数量 |
个 |
25 |
上部有检查井共12个，上部无检查井共13个。 | |
|
基础 |
mm |
40 |
| ||
|
墩径 |
m |
0.8 |
| ||
|
材料 |
C30混凝土，钢筋为HPB200、HRB400级别 |
| |||
|
顶面高程 |
m |
/ |
上部有检查井:同井底板顶高程一致； 上部无检查井：距离管道中心线0.484m。 | ||
|
占用河道面积 |
m2 |
121.12 |
| ||
|
一体化提升泵站 |
基础平面尺寸 |
mm |
6000×6000×400 |
| |
|
井筒尺寸 |
m |
3.8 |
| ||
|
井筒材质 |
玻璃钢 |
| |||
|
筒顶高程 |
m |
520.7 |
| ||
|
筒底基底标高 |
m |
523.3 |
| ||
|
筒高 |
m |
7.4 |
| ||
|
占用河道面积 |
m2 |
12 |
| ||
下路污水处理厂配套管网建设项目控制坐标表
|
序号 |
检查井编号 |
坐标 |
备注 | |
|
X |
Y | |||
|
1 |
W2 |
507439.220 |
3313715.846 |
沿河 |
|
2 |
W3 |
507437.375 |
3313719.396 |
沿河 |
|
3 |
W7 |
507452.639 |
3313808.916 |
沿河 |
|
4 |
W8 |
507464.118 |
3313817.182 |
沿河 |
|
5 |
W9 |
507475.003 |
3313826.534 |
沿河 |
|
6 |
W10 |
507464.885 |
3313838.130 |
沿河 |
|
7 |
W14 |
507327.512 |
3313986.005 |
沿河 |
|
8 |
W15 |
507303.037 |
3314004.647 |
沿河 |
|
9 |
W16 |
507291.815 |
3314012.300 |
沿河 |
|
10 |
W17 |
507270.998 |
3314026.495 |
沿河 |
|
11 |
W20 |
507194.418 |
3314064.472 |
沿河 |
|
12 |
W21 |
507166.913 |
3314074.784 |
沿河 |
|
13 |
W24 |
506927.258 |
3314148.961 |
沿河 |
|
14 |
W25 |
506885.544 |
3314161.882 |
沿河 |
|
15 |
W26 |
506837.210 |
3314176.914 |
沿河 |
|
16 |
W27 |
506796.421 |
3314190.562 |
沿河 |
|
17 |
W28 |
506777.304 |
3314196.411 |
沿河 |
|
18 |
W38 |
506575.339 |
3314257.944 |
沿河 |
|
19 |
W39 |
506520.220 |
3314274.967 |
沿河 |
|
20 |
W40 |
506483.049 |
3314286.273 |
沿河 |
|
21 |
W41 |
507905.245 |
3313903.041 |
沿河 |
|
22 |
W42 |
507894.067 |
3313875.201 |
沿河 |
|
23 |
W43 |
507875.020 |
3313843.790 |
沿河 |
|
24 |
W44 |
507862.374 |
3313816.657 |
沿河 |
|
25 |
W45 |
507858.356 |
3313781.418 |
沿河 |
|
26 |
W46 |
507840.024 |
3313746.164 |
沿河 |
|
27 |
W47 |
507819.649 |
3313711.742 |
沿河 |
|
28 |
W48 |
507809.918 |
3313672.944 |
沿河 |
|
29 |
W49 |
507796.006 |
3313635.441 |
沿河 |
|
30 |
W54 |
507723.210 |
3313457.749 |
沿河 |
|
31 |
W55 |
507689.368 |
3313445.473 |
沿河 |
|
32 |
W56 |
507653.386 |
3313444.336 |
沿河 |
|
33 |
W57 |
507625.366 |
3313455.053 |
沿河 |
|
34 |
W58 |
507594.540 |
3313480.544 |
沿河 |
|
35 |
W59 |
507563.163 |
3313505.353 |
沿河 |
|
36 |
W60 |
507531.788 |
3313530.165 |
沿河 |
|
37 |
W61 |
507500.270 |
3313554.794 |
沿河 |
|
38 |
W62 |
507468.777 |
3313579.455 |
沿河 |
|
39 |
W63 |
507436.977 |
3313603.719 |
沿河 |
|
40 |
WS2 |
507437.375 |
3313719.396 |
沿河 |
|
41 |
WS3 |
507433.597 |
3313749.157 |
沿河 |
|
42 |
W87 |
504551.325 |
3313279.857 |
沿河 |
|
43 |
W88 |
504530.682 |
3313258.089 |
沿河 |
|
44 |
W89 |
504491.714 |
3313249.063 |
沿河 |
|
45 |
W90 |
504452.001 |
3313244.280 |
沿河 |
|
46 |
W91 |
504428.911 |
3313237.731 |
沿河 |
|
47 |
W92 |
504400.328 |
3313210.016 |
沿河 |
|
48 |
W93 |
504402.325 |
3313187.247 |
沿河 |
|
49 |
W94 |
504392.095 |
3313159.045 |
沿河 |
|
50 |
W95 |
504382.702 |
3313120.164 |
沿河 |
|
51 |
W96 |
504370.830 |
3313081.966 |
沿河 |
|
52 |
W97 |
504353.375 |
3313035.112 |
沿河 |
|
53 |
W98 |
504356.656 |
3313000.266 |
沿河 |
|
54 |
W99 |
504353.378 |
3312970.446 |
沿河 |
|
55 |
W100 |
504344.798 |
3312948.032 |
沿河 |
备注：坐标X、Y为检查井中心坐标点。
下路污水处理厂配套管网建设项目涉河支墩控制坐标表
|
支墩编号 |
支墩中心点坐标(m) |
备注 | |
|
X |
Y | ||
|
WZ1 |
508209.315 |
3315080.089 |
上部无检查井 |
|
WZ2 |
507886.433 |
3314545.267 | |
|
WZ3 |
507876.992 |
3314408.056 | |
|
WZ4 |
507868.616 |
3314379.249 | |
|
WZ5 |
507862.505 |
3314349.972 | |
|
WZ6 |
507897.15 |
3313976.244 | |
|
WZ7 |
507905.168 |
3313947.341 | |
|
WZ8 |
507846.944 |
3313759.472 | |
|
WZ11 |
504541.003 |
3313268.963 | |
|
WZ12 |
504520.950 |
3313255.751 | |
|
WZ13 |
504440.456 |
3313241.006 | |
|
WZ14 |
504422.779 |
3313231.777 | |
|
WZ15 |
504408.443 |
3313217.832 | |
|
W3 |
507437.375 |
3313719.396 |
上部有检查井 |
|
W25 |
506885.544 |
3314161.882 | |
|
W26 |
506837.210 |
3314176.914 | |
|
W27 |
506796.421 |
3314190.562 | |
|
W38 |
506575.339 |
3314257.944 | |
|
W39 |
506520.220 |
3314274.967 | |
|
W40 |
506483.049 |
3314286.273 | |
|
W46 |
507840.024 |
3313746.164 | |
|
W87 |
504551.325 |
3313279.857 | |
|
W88 |
504530.682 |
3313258.089 | |
|
W90 |
504452.001 |
3313244.280 | |
|
W91 |
504400.328 |
3313237.731 | |
下路污水处理厂配套管网建设项目一体化提升泵站控制坐标表
|
节点编号 |
坐标(m) | |
|
X |
Y | |
|
BZ1 |
507434.6844 |
3313715.2537 |
|
BZ2 |
507440.7573 |
3313703.4499 |
|
BZ3 |
507448.6845 |
3313707.6959 |
|
BZ4 |
507446.8606 |
3313711.1011 |
|
BZ5 |
507454.3507 |
3313715.1617 |
|
BZ6 |
507449.7596 |
3313723.5272 |
下路街道排水系统升级改造项目涉河建筑物特征参数表
|
河流 |
涉河建筑物类别 |
特征参数名称 |
单位 |
数量 |
备注 |
|
龙河 |
沿河管道 |
污水主管长度 |
m |
71.6（左岸） |
|
|
管径 |
mm |
400/500 |
| ||
|
管材 |
|
球墨铸铁管/HDP缠绕结构壁管 |
| ||
|
设计洪水标准 |
年一遇 |
20 |
评价标准 | ||
|
无管道时行洪断面 |
m2 |
556.65～1816.06 |
| ||
|
有管道时行洪断面 |
m2 |
556.65～1816.06 |
| ||
|
行洪断面占用率 |
% |
0 |
| ||
|
占用河道管理范围面积 |
m2 |
17.5（左岸） |
| ||
|
占用岸线长度 |
m |
43.8（左岸） |
| ||
|
设计洪水位 |
m |
516.32～528.85 |
| ||
|
四龙溪河 |
沿河管道 |
污水主管长度 |
m |
48.8（左岸）、11.5（右岸） |
|
|
出户改造管长度 |
m |
93.5（左岸）、246.7（右岸） |
| ||
|
管径 |
mm |
150/200/400 |
| ||
|
管材 |
|
球墨铸铁管/HDP缠绕结构壁管/钢管 |
| ||
|
设计洪水标准 |
年一遇 |
20 |
评价标准 | ||
|
无管道时行洪断面 |
m2 |
137.19～677.84 |
| ||
|
有管道时行洪断面 |
m2 |
137.19～677.84 |
| ||
|
行洪断面占用率 |
% |
0 |
| ||
|
占用河道管理范围面积 |
m2 |
33.24（左岸）、41.48（右岸） |
| ||
|
占用岸线长度 |
m |
125.6（左岸）、204（右岸） |
| ||
|
设计洪水位 |
m |
527.33～527.63 |
|
下路街道排水系统升级改造项目涉河检查井控制坐标表
|
序号 |
检查井编号 |
井底标高（m） |
坐标 |
备注 | |
|
X |
Y | ||||
|
1 |
W45 |
531.513 |
508156.539 |
3313405.358 |
沿河 |
|
2 |
W46 |
526.109 |
508134.478 |
3313425.688 |
沿河 |
|
3 |
W84 |
527.479 |
508069.775 |
3313572.961 |
沿河 |
|
4 |
W86 |
519.620 |
508079.140 |
3313569.828 |
沿河 |
|
5 |
W95 |
520.038 |
508094.620 |
3313802.225 |
沿河 |
|
6 |
W96 |
519.945 |
508084.598 |
3313831.556 |
沿河 |
|
7 |
W101 |
517.628 |
508011.713 |
3313919.346 |
沿河 |
|
8 |
W102 |
516.072 |
507995.543 |
3313912.836 |
沿河 |
|
9 |
W103 |
565.595 |
508108.248 |
3313912.793 |
沿河 |
|
10 |
W173 |
565.990 |
507174.518 |
3313626.073 |
沿河 |
|
11 |
W174 |
565.595 |
507194.130 |
3313626.670 |
沿河 |
|
12 |
W175 |
563.785 |
507204.600 |
3313619.298 |
沿河 |
|
13 |
W176 |
562.649 |
507215.967 |
3313610.796 |
沿河 |
|
14 |
W177 |
562.589 |
507213.819 |
3313598.990 |
沿河 |
三、原则同意工程防洪评价标准
本工程河段涉河段位于城市规划范围内，龙河、四龙溪、牛石嵌河、石界溪河道防洪标准取20年一遇，柏树河防洪标取10年一遇；污水管道防洪标准为20年一遇，按照河道防洪标准进行评价，符合《防洪标准》(GB50201-2014)及《室外排水设计规范》（GB50014-2006）等相关规定。
四、原则同意防洪评价计算
报告所采用的水文基础资料基本满足水文计算要求，设计流域参数基本正确。《报告》中的水文、河道演变及洪水影响分析计算基本合理。
龙河干流设计洪水=藤子沟水库下泄流量+区间洪水，区间洪水采用石柱水文站为参证站运用水文比拟法计算。龙河支流设计洪水计算采用石柱气象站及《手册》设计暴雨运用推理公式法和瞬时单位线法推求，经过分析，牛石嵌河设计洪水采用已批复的《重庆市石柱县龙河牛石嵌重点河段综合治理工程初步设计报告》中的洪水成果，其他龙河支流最终采用石柱气象站设计暴雨推理公式法成果。
龙河干流各计算断面设计洪水
|
项目 名称 |
各频率洪水成果Qp(m3/s) | |||||
|
2% |
3.33% |
5 % |
10% |
20% |
50% | |
|
水库下泄 |
1350 |
1150 |
1050 |
745 |
51.2 |
51.2 |
|
关门岩拦河坝 |
3290 |
2853 |
2566 |
1941 |
939 |
564 |
|
牛石嵌汇河口 |
3737 |
3246 |
2920 |
2217 |
1143 |
682 |
|
中坝大桥下游1.5km |
3840 |
3330 |
3000 |
2285 |
1191 |
709 |
|
四龙溪河汇河口 |
4369 |
3597 |
3149 |
2628 |
1916 |
1362 |
|
牛栏口水电站大坝 |
4448 |
3869 |
3470 |
2655 |
1468 |
870 |
|
1#拦河坝 |
4530 |
3942 |
3535 |
2706 |
1505 |
891 |
五、报告的洪水水面线计算方法基本正确，各河段水面线计算成果基本合理正确。
六、原则同意防洪综合评价意见
《报告》中的洪水水面线计算方法基本正确，河段水面线计算成果基本合理，基本同意《报告》对行洪、河势及上下游影响的评价结合。
七、有关要求
（一）项目法人应妥善处理占地补偿等第三方合法水事权益。
（二）工程开工后，项目法人要及时将施工放样资料报送我局河道管护站，河道管护站将对工程控制坐标在内的涉河事项进行核查。
（三）工程竣工后，项目法人应报告县河道管护站，县河道管护站将对工程控制坐标在内的涉河事项进行全面复核；县水利局根据复核报告，参加工程项目的综合验收。工程经验收合格后方可启用。
（四）工程建设过程中涉河建设方案有较大变更的，应按规定重新办理许可手续。
（五）项目法人应严格按照批复的内容和要求实施。
（六）该许可文件仅作为该项目洪水影响评价许可。
（七）本行政许可决定有效期为3年，自签发之日起计算，期满后若该工程未开工建设，本行政许可决定自行失效,确需延期的,项目业主应在有效期届满前30日内提出延期申请，工程建设过程中涉河建设方案有较大变更的，应按规定重新办理许可手续。
（八）工程完工后，建设单位应督促施工单位立即拆除所有有碍行洪的临时建筑。
附件：石柱县水环境综合治理PPP项目-城区及下路街道雨污水管建设及雨污分流改造工程（6个子项）洪水影响评价报告专家评审意见
石柱土家族自治县水利局
2023年1月12日
抄送：刘学彬局长，秦华副主任，县河道站，水行政执法支队。
石柱土家族自治县水利局办公室 2023年1月16日

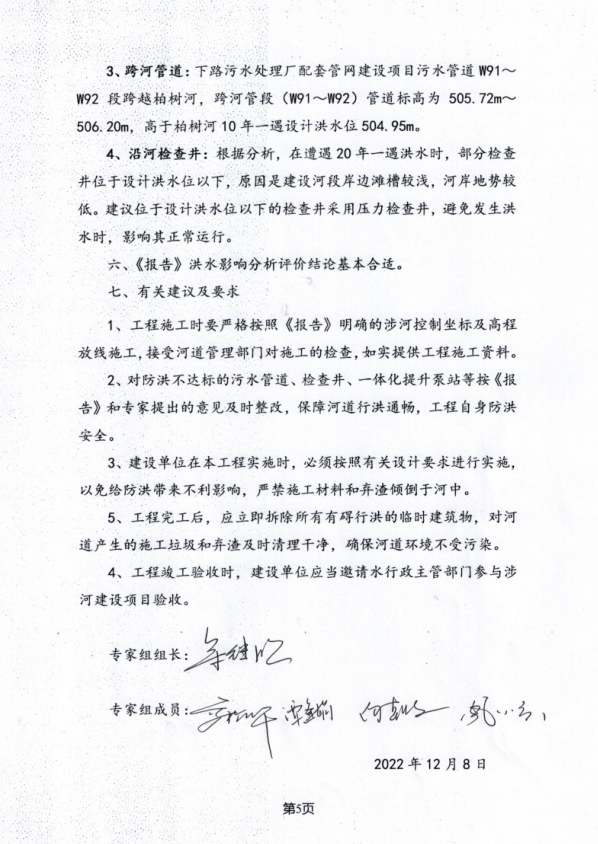

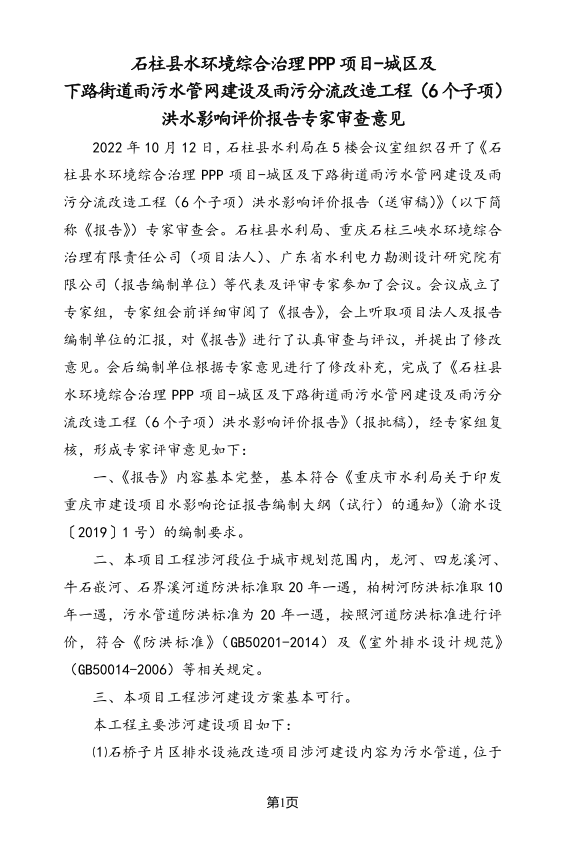

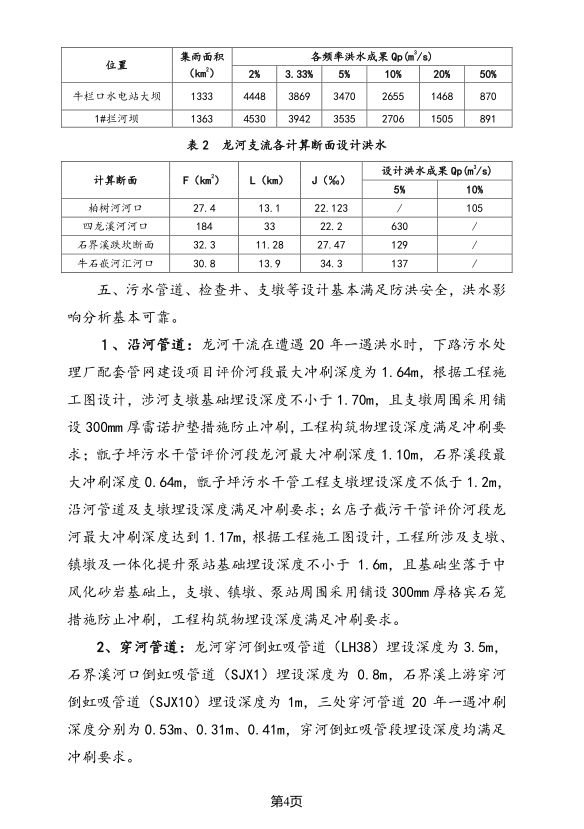

附件
